JD-740 Gapiszon

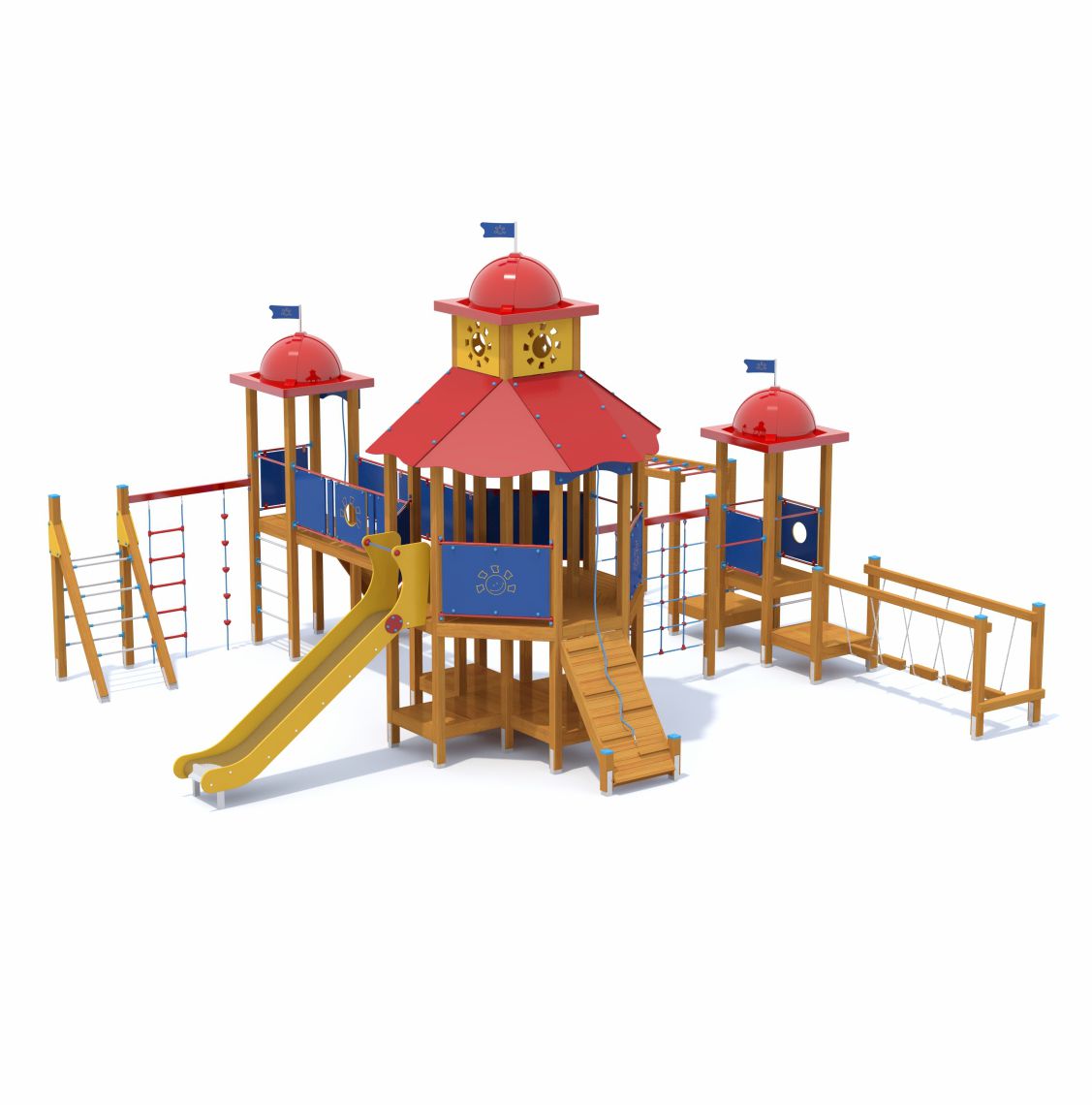

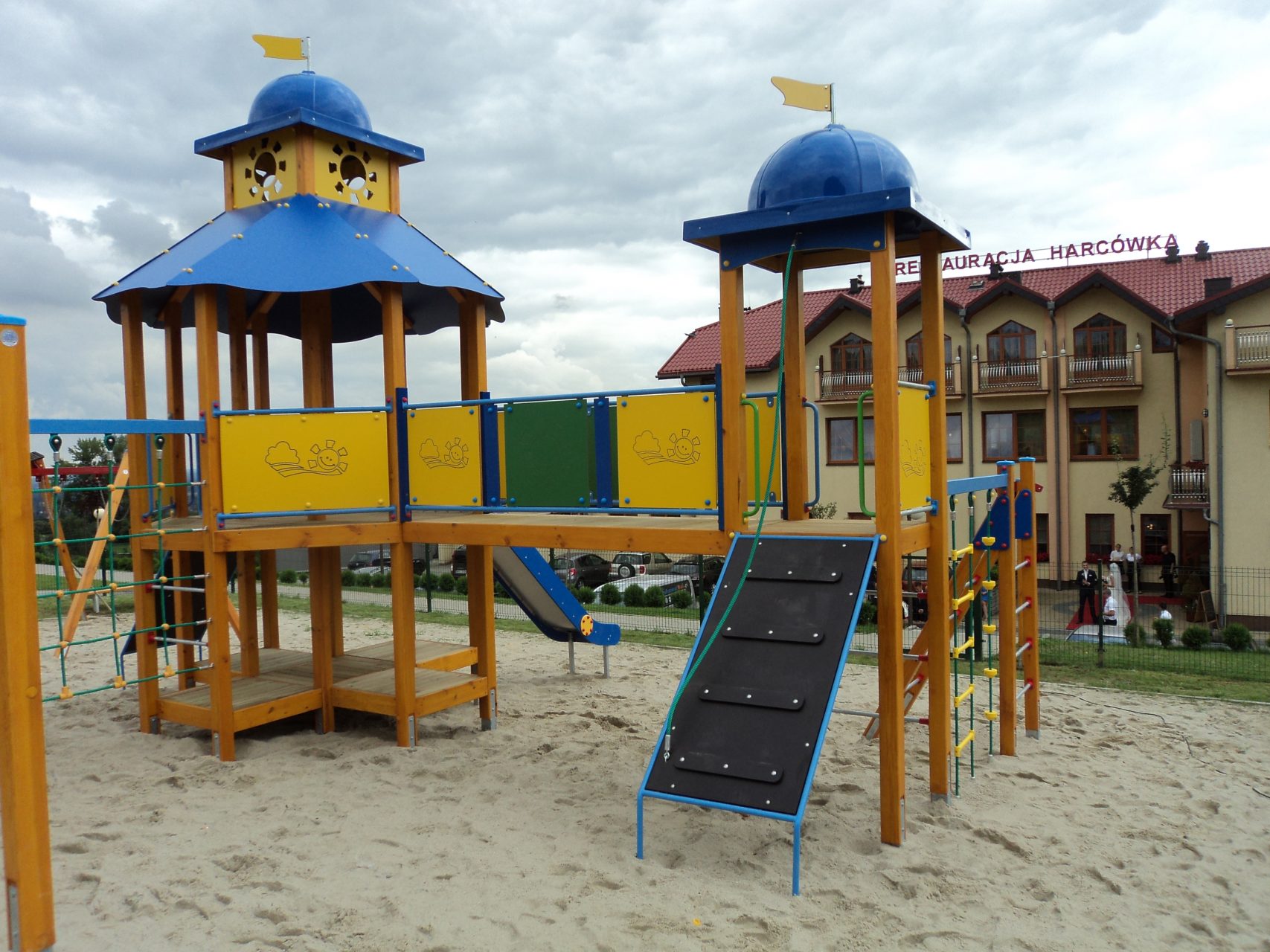

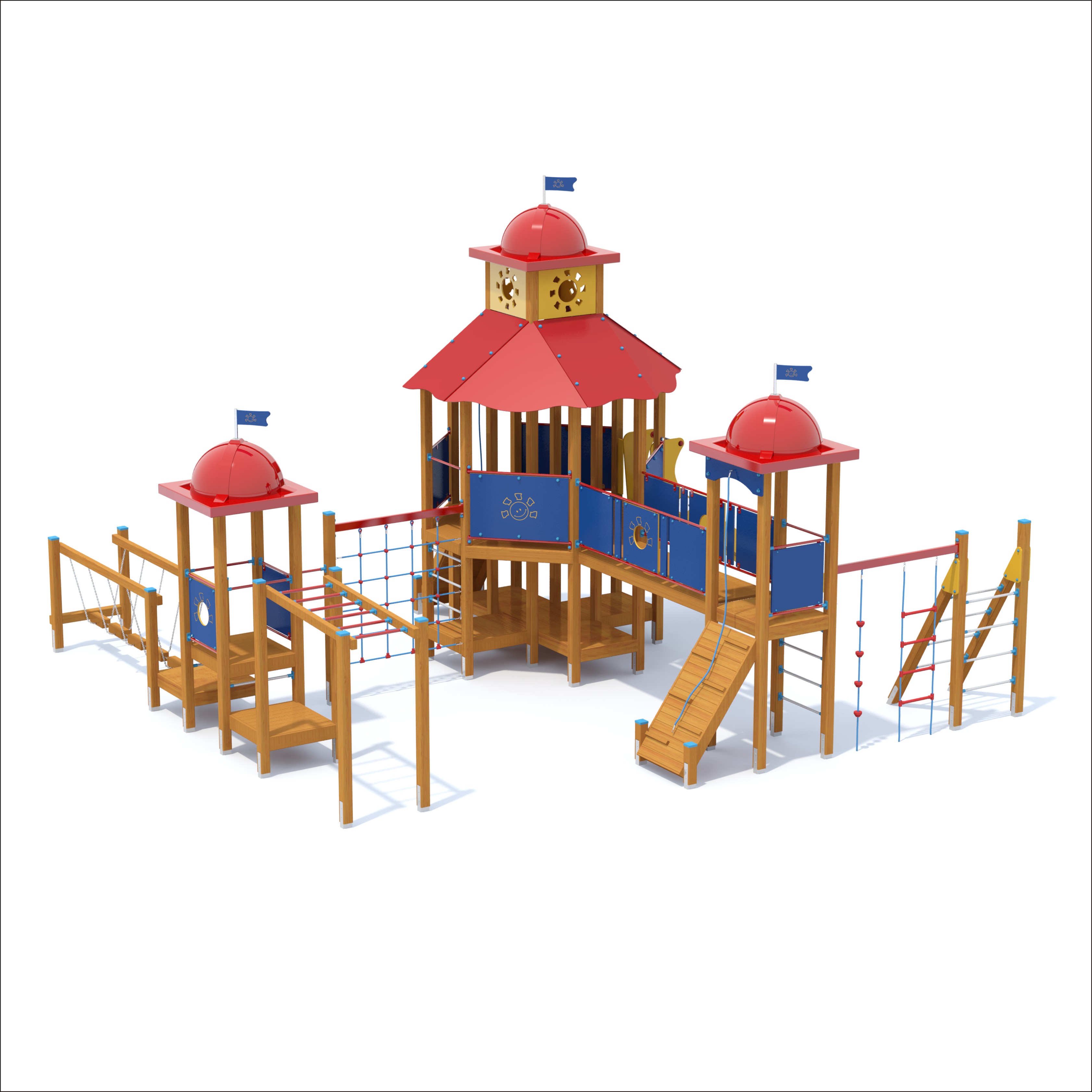

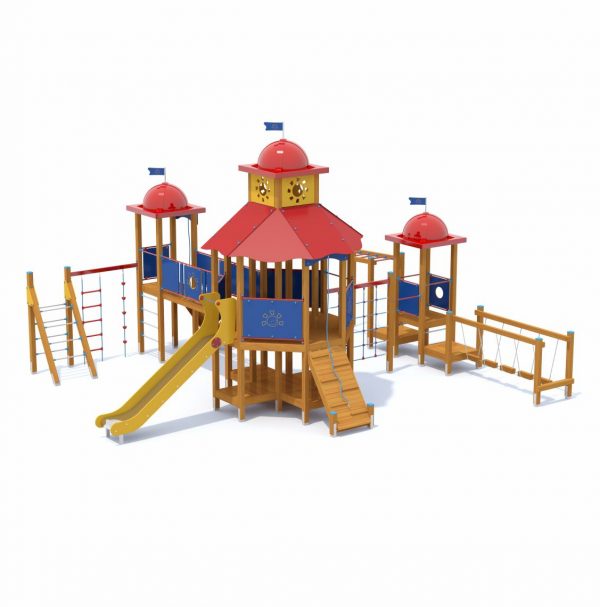

Urządzenie dla większej grupy dzieci ok.10-12 osób, obejmuje zjeżdżanie, wspinanie po ściance, kominie z opon, balansowanie na równoważni, chodzenie po drabinkach, pokonywanie różnych poziomów podestów.

Opis

  • urządzenie wykonane z drewna litego sosnowego bezrdzeniowego ,alternatywnie klejonego
  • słupy konstrukcyjne o przekroju 95x95mm o zaoblonych krawędziach
  • montaż do gruntu na kotwach stalowych ocynkowanych.
  • elementy drewniane impregnowane ciśnieniowo
  • balustrady i daszki drewniane, malowane w żywych kolorach, alternatywnie ze sklejki , tworzywa HDPE lub tworzywa epoksydowego / dot. daszków/ daszki z tworzywa epoksydowego
  • szczeble drabinek ze stali ocynkowanej, alternatywnie malowane proszkowo
  • łańcuchy ocynkowane, o krótkich ogniwach alternatywnie ze stali nierdzewnej lub liny PP z rdzeniem stalowym
  • ślizg z blachy kwasoodpornej z bokami ze sklejki laminowanej, alternatywnie z tworzywa epoksydowego
  • urządzenie montowane na stałe w grunci



Dodatkowe informacje

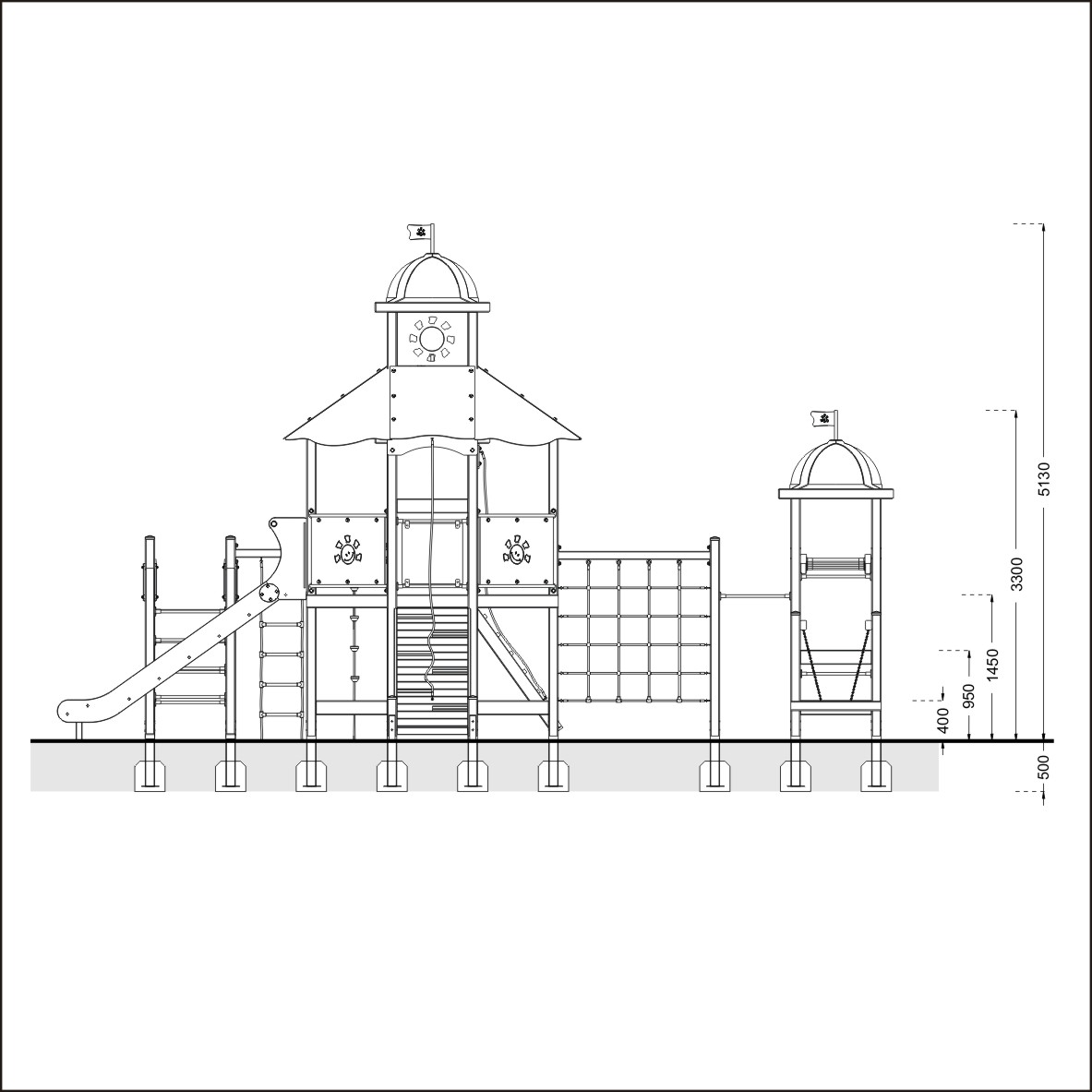

Wymiary (m) wys x szer x dł

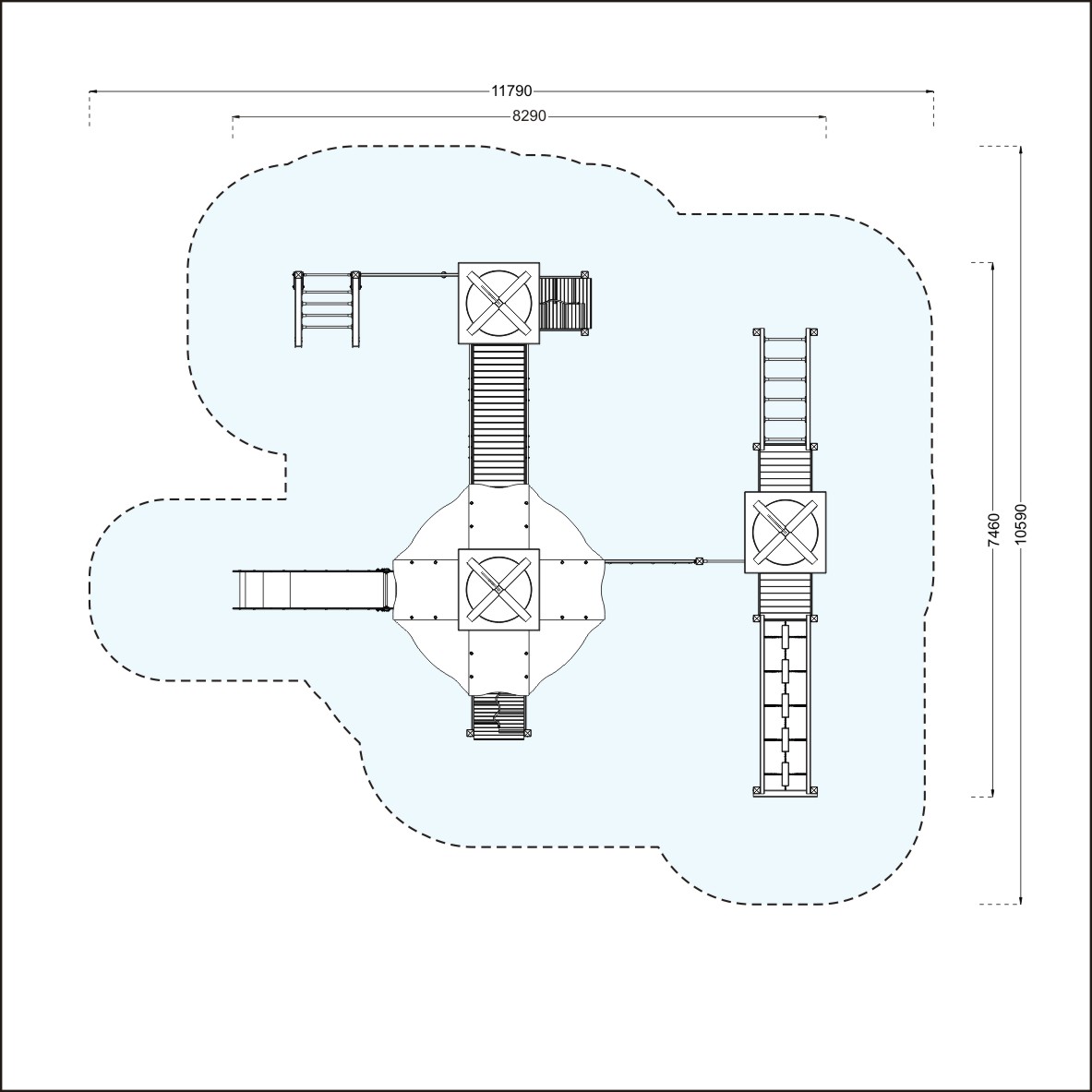

Obszar bezpiecznej obwiedni

Pow. strefy bezpieczeństwa

Przedział wiekowy

Głębokość posadowienia

Przeznaczenie

Części zapasowe

Instrukcja użytkowania

NazwaWymiaryIlość

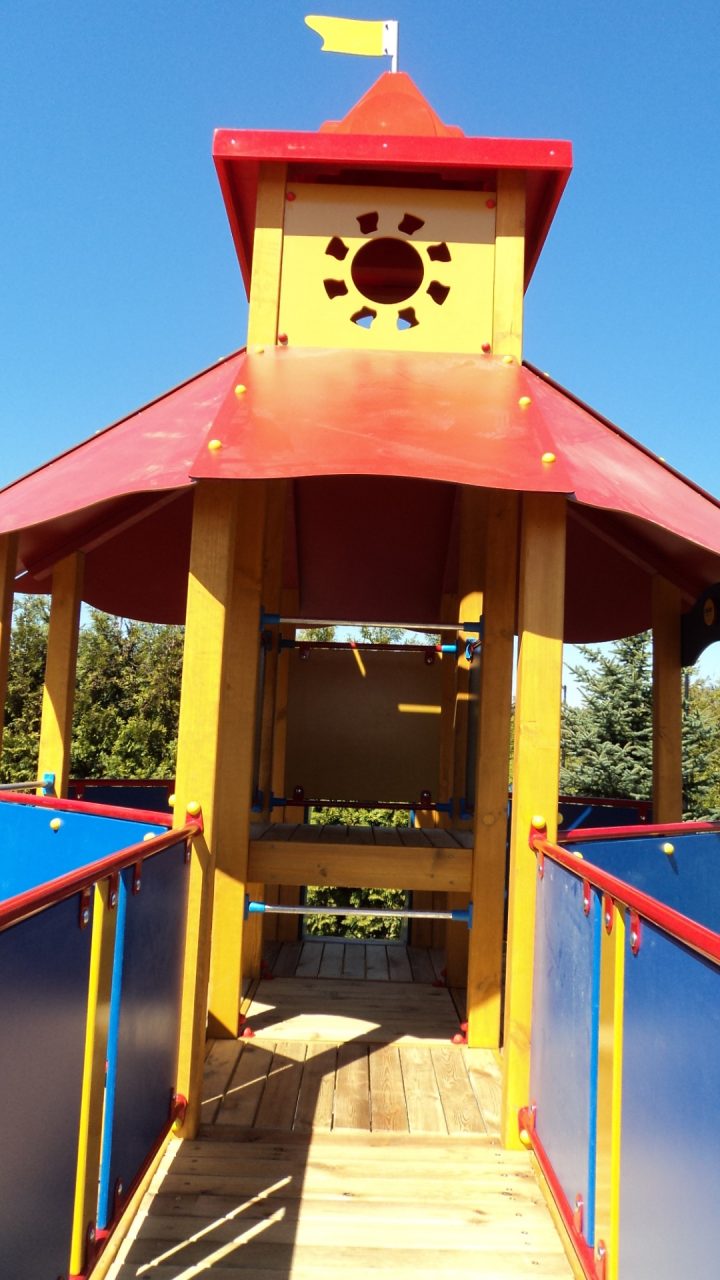

Wieża duża z dachem 8 spadowym z dzwonnicą i chorągiewką 2 poziomy podestów hp=0,20 hp=1,452,50x2,50 m h=4,51
Wieża wysoka z dachem czterospadowym hp=1,45h=3,401
Wieża niska z dachem czterospadowym hp=0,953,101
Ślizg długi z blachyL=3,001
Most stałyL=2,40
Mostek ruchome klockiL=1,401
Drabinki pionowe wejścioweH=1,80
Balustrady pełne sklejkowe/drewniane 0,60x0,800,60x1,107
Komin z oponHp =1,451
Rura strażackaHp=1,451
Drabinka pionowa z ukoścnąH=2,101
Trap wejściowy z linąH=1,451
Siatka łańcuchowa / linowa/1,70x2,101
Drazek do podciagania / przewrotów1
Podesty wielopoziomowe80x803
